Observation Modes
센서별 관측 영상 비교
슬라이더를 좌우로 움직여 같은 장면의 육안 화면과 센서 영상을 비교할 수 있습니다.

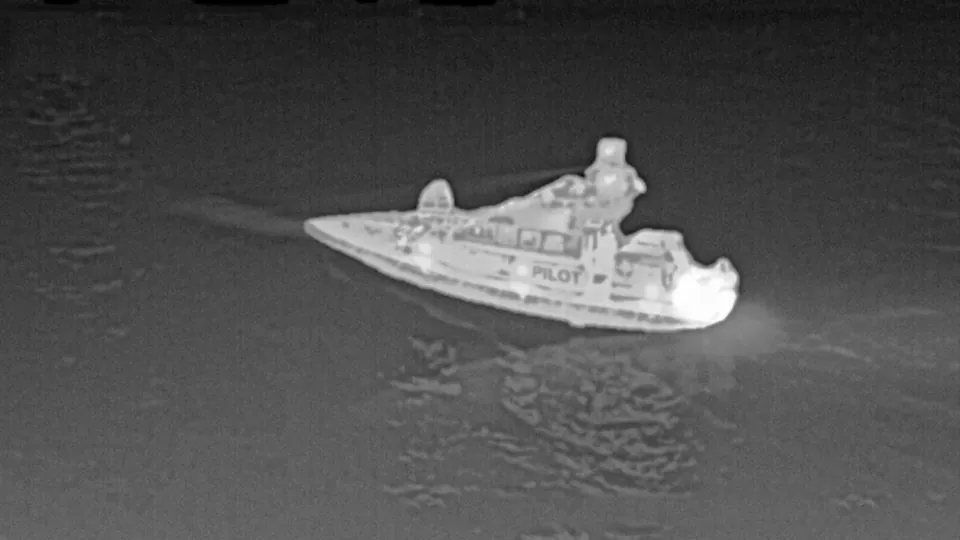

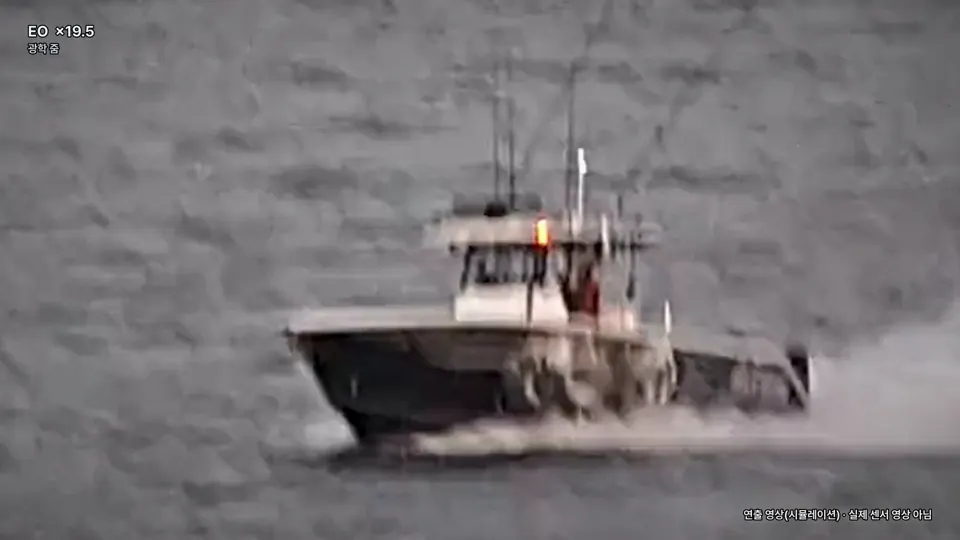

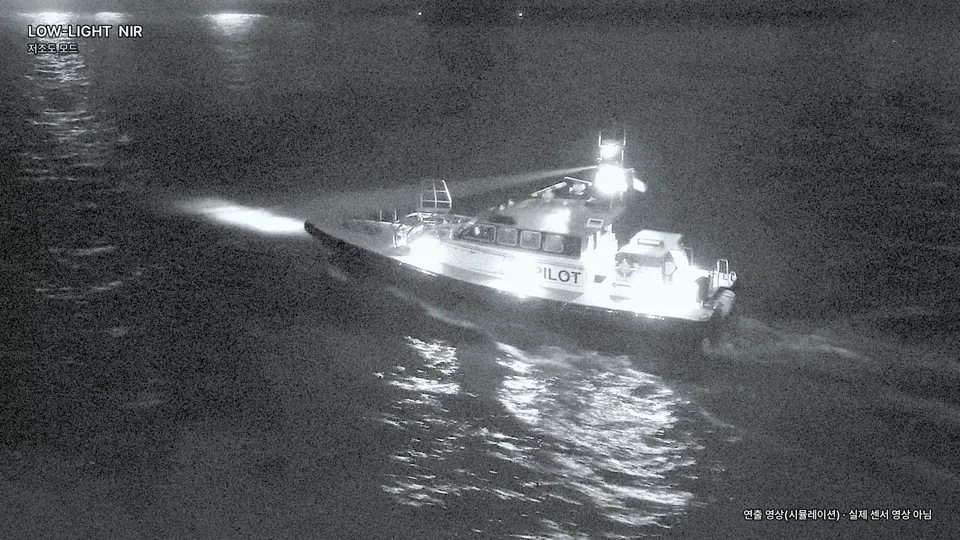

센서 영상
육안
EO · OPTICAL ZOOM×1.0HFOV 59.7°연출 이미지(시뮬레이션)
×1×40
시뮬레이션 연출 이미지입니다. 실제 센서 영상이 아니며 성능을 나타내지 않습니다.
Specifications
제품 사양
OPT
20×120 대구경 광학 본체BS-K7 기반 · 전원 없이 직접 관측
- 배율 / 대물구경
- 20× / Ø120 mm
- 시야각
- 3° (1,000 m에서 52 m)
- 사출동공거리
- 17 mm
- 디옵터 조절
- −4D ~ +3D
- 동공거리 조절
- 58 ~ 78 mm
- 프리즘 / 코팅
- Porro type / AR 특수 다중코팅
- 방위 / 상하각
- 360° / −30° ~ +70°
- 재질
- 알루미늄 합금 본체, STS316 스테인리스 부품
- 방수
- 질소충전 IPX7 (수심 1 m, 30분)
- 운용온도
- −20 ~ +45 ℃
방수·운용온도는 BS-K7 광학 본체 공인시험성적서 기준이며, 센서 결합 시스템(BS-K7D) 전체에 대한 시험은 진행 예정입니다.
EO
주·야간 EO 줌카메라세부 확대 · 사진·영상 기록
- 광학 줌
- 40× (f 4.25 ~ 170 mm)
- 수평 시야
- 59.7° ~ 1.7°
- 센서
- 1/2.9″ 글로벌셔터
- 영상 출력
- 1080p · 60 fps
- 최저조도
- 컬러 0.01 lx · 흑백 0.007 lx
- 표시 기능
- 열화상과 화면 전환 · PIP
개발 목표 사양 · 부품 공급사 공표값이며 시스템 실측값이 아닙니다.
IR
LWIR 열화상카메라야간·연무 환경 열원 탐지
- 해상도
- 640 × 512
- 검출기
- 비냉각 VOx · 12 µm
- 렌즈
- 25 mm · F1.0
- 시야
- 17.5° × 14.0°
- 열감도(NETD)
- < 40 mK
개발 목표 사양 · 부품 공급사 공표값이며 시스템 실측값이 아닙니다.
7″
디스플레이 · 옵션영상 관측 화면
- 디스플레이
- 7″ · 1920 × 1200
- 밝기
- 2,200 nit 고휘도 (주간 야외 시인)
- 장착
- 본체 상부 폴딩형
- 센서 하우징
- 본체 하단 일체형 케이스
- 보조 조명 (옵션)
- 850 nm 근적외선 · 빔각 가변
- 접안 영상 통합
- 차세대 개발 과제
850 nm 보조 조명은 레이저 Class 3B 제품으로, 채택 시 안전 기준에 따라 운용합니다.
Applications
운용 현장
육군·해군·해병대·해양경찰의 경계·감시 현장에서 쌓은 운용 경험을 바탕으로 개발합니다.
01 · COAST
해안·도서 감시접근 선박과 연안 활동을 주야간 관측
02 · NIGHT
야간 경계빛이 없는 환경에서 인원·차량 열원 탐지
03 · VESSEL
함정 운용주변 해역·선박 식별 보조, 영상 기록
04 · FACILITY
육상 경계 · 주요 시설원거리 인원·차량 식별, 항만·시설 보안
연출 이미지입니다.
System

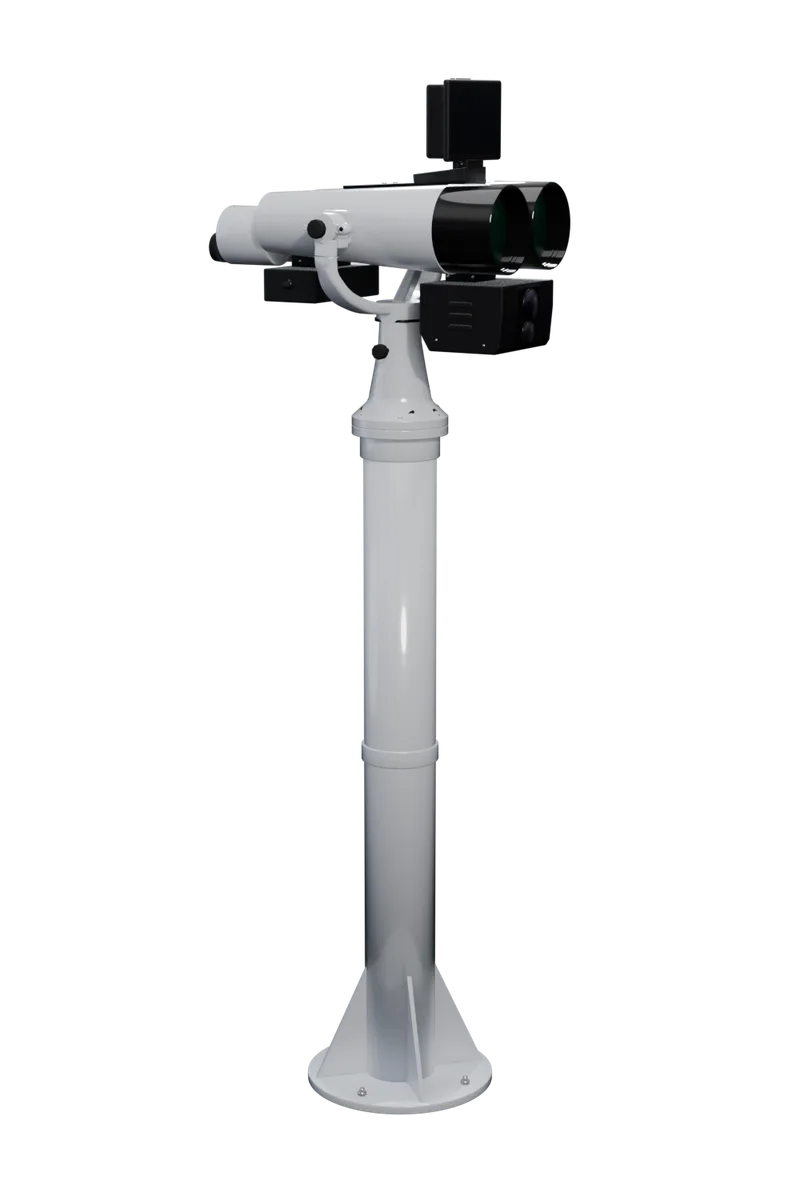

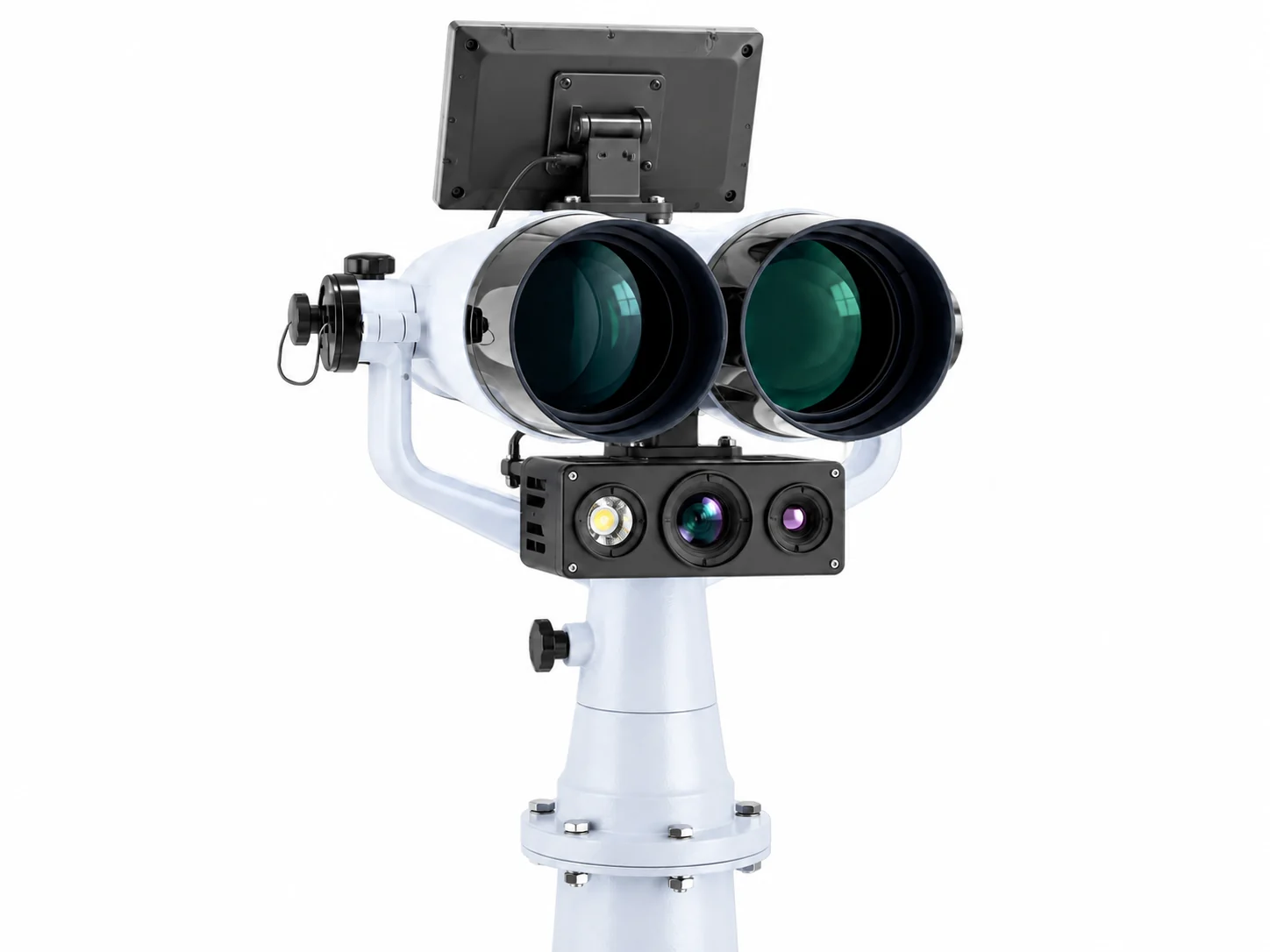

광학 본체와 디지털·디스플레이 구성
EO·열화상 카메라는 대물렌즈와 분리된 별도 개구에 장착하여, 20×120 광학의 직접 관측 성능을 그대로 유지합니다.
01
20×120 광학 본체
주간 직접 관측 · 무전원
02
40× 줌 EO 카메라
주간 확대·녹화, 저조도 영상
03
640×512 열화상 카메라
야간·연무 열원 탐지
04
영상 처리 유닛
EO·열화상 전환, PIP 표시
05
7″ 고휘도 디스플레이
상부 폴딩형 영상 관측 화면
06
전원부 · 하단 케이스
별도 전원부, 본체 하단 일체형 센서 케이스
+
850 nm 보조 조명OPTION
야간 능동 관측용 근적외선 조명
Made by Baeksan
설계부터 A/S까지, 국내에서 직접

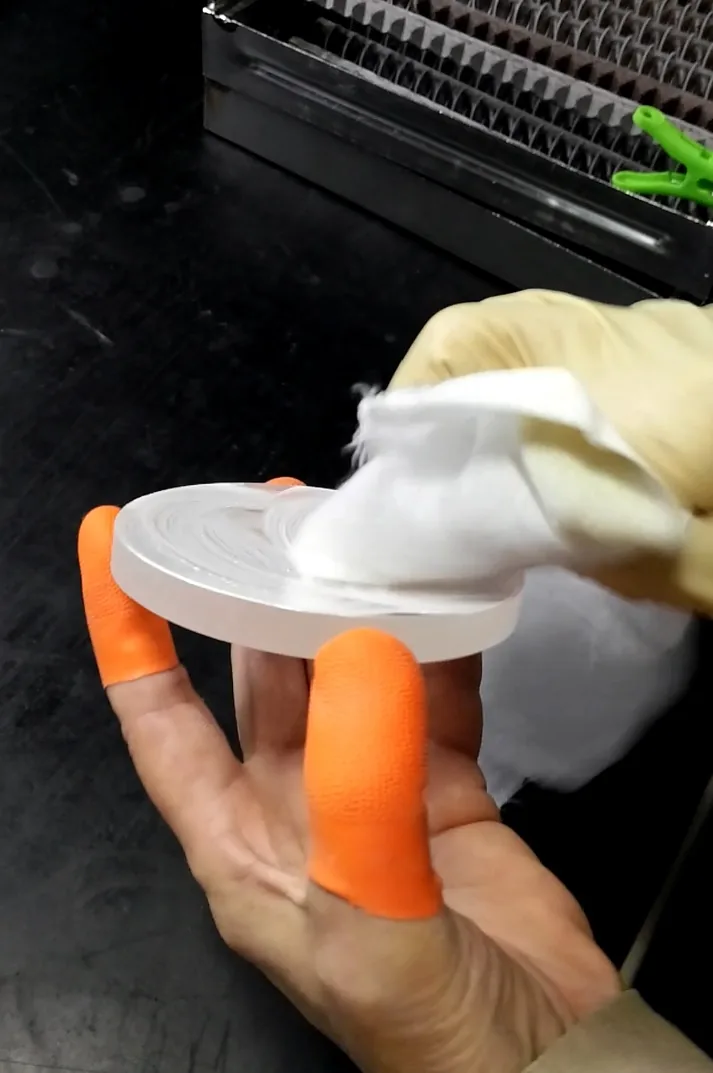

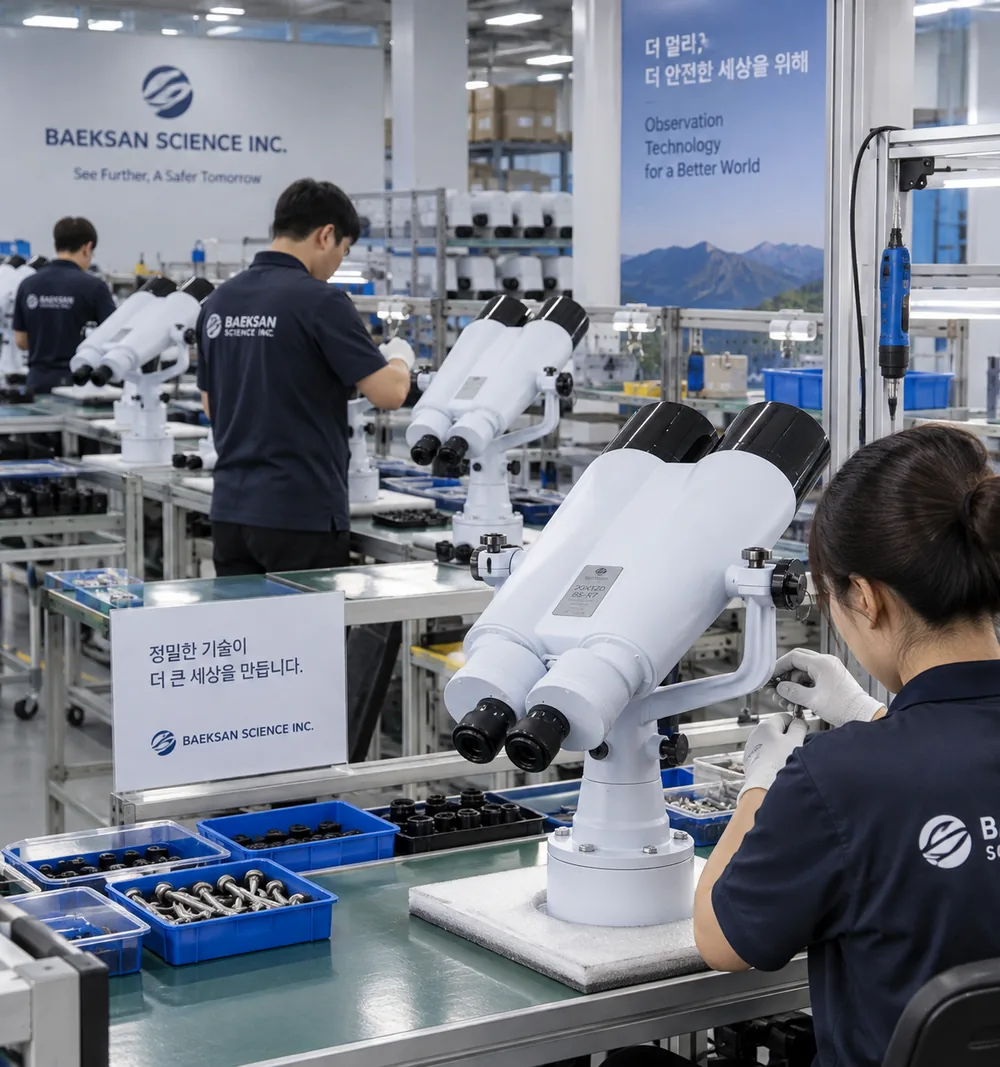

1996년부터 대구경 광학장비를 직접 설계·제조해 온 국내 유일의 대구경 쌍안경 생산 기업입니다. 설계·가공·조립·검사·납품 후 지원까지 국내에서 이어갑니다.
1996
창립
50+
자체 금형 부품
20년+
야외 운용 경험
